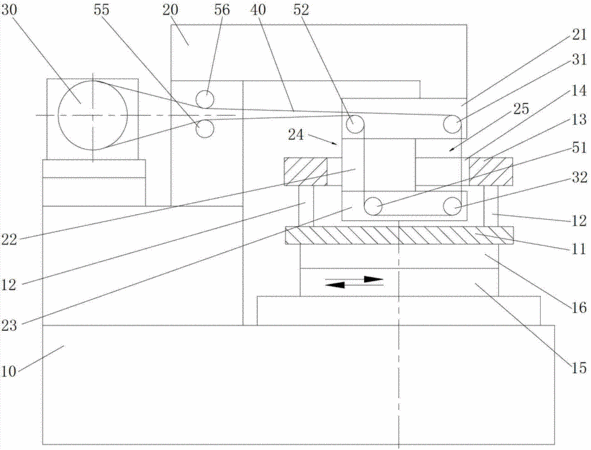

摘要：本發明公開了一種沉降式電火花線切割機床及加工方法，它包括床身、可旋轉且可移動地設置在床身上的工作臺、設置在床身上的線架、設置于線架上用于輸送電極絲的運絲裝置，線架具有向下突出的突出部，該突出部具有缺口，位于缺口的上側和下側的突出部上分別設置有第一導輪和第二導輪，電極絲從運絲裝置輸出經過第一導輪和第二導輪再回到運絲裝置，第一導輪與第二導輪之間的電極絲穿過缺口，將待加工的工件通過夾具固定在工作臺上，突出部插入工件需加工的內型腔使得缺口朝向內型腔待加工的腔壁，第一導輪和第二導輪之間的電極絲對內型腔進行加工。由于采用了上述技術方案，線架不會與夾具發生碰撞，從而實現對回轉零件的內型腔加工。
- 專利類型發明專利
- 申請人蘇州市金馬機械電子有限公司;
- 發明人袁大偉;
- 地址215101 江蘇省蘇州市木瀆鎮堯峰路38號
- 申請號CN201310130379.3
- 申請時間2013年04月15日
- 申請公布號CN103192146A
- 申請公布時間2013年07月10日
- 分類號B23H7/02(2006.01)I;B23H7/26(2006.01)I;B23H7/10(2006.01)I;B23H11/00(2006.01)I;
