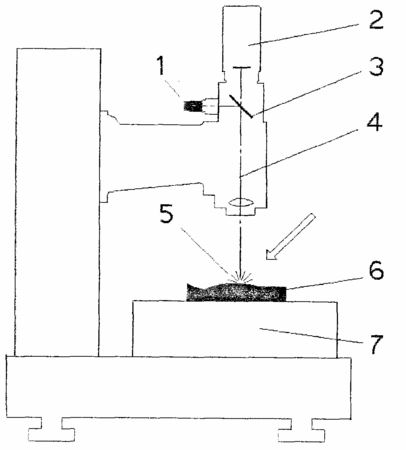

摘要:本實用新型公開了一種影像測量的同軸激光導航系統,屬于光學測量儀器,半透半反射鏡(3)置于影像測量設備的成像光軸(4)上,半導體激光器(1)位于成像光軸(4)一側,其軸線與半透半反射鏡的入射光軸重合,半導體激光器發出的可見光細光束,經位于成像光軸上的半透半反射鏡反射,在被測件(6)表面上開成一個高亮度可見光點(5),移動被測件,使被測目標與光點重合,導航任務完成,即可開始測量操作,該導航系統目標捕捉迅速、操作直觀方便、結構簡單、成本低廉,適用于影像測量過程中。
- 專利類型實用新型
- 申請人貴陽新天光電科技有限公司;
- 發明人胡清;
- 地址550018 貴州省貴陽市烏當區新光路九號
- 申請號CN200920125782.6
- 申請時間2009年10月27日
- 申請公布號CN201569410U
- 申請公布時間2010年09月01日
- 分類號G01B11/00(2006.01)I;
