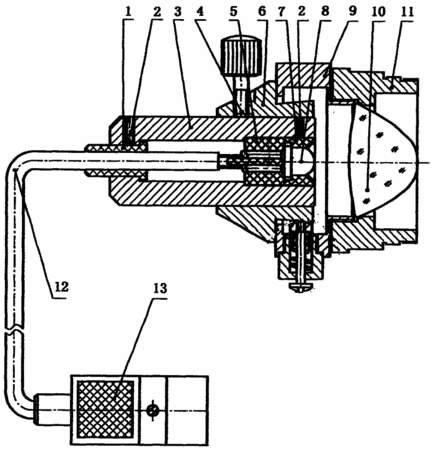

摘要：本實用新型公開了一種大型工具顯微鏡用LED照明裝置，由尾蓋、高強度發光二極管、非球面聚光鏡、塑料護套線、二線電源插頭和調節組件組成，在發光管座(5)和固定座(7)內固定高強度發光二極管(8)后裝于尾蓋(3)內，用螺釘(2)鎖緊，在尾蓋(3)上聯結燈頭座(6)，在燈頭座(6)上安裝燈座(9)，在燈座(9)上安裝聚光鏡座(11)，在燈座(9)和聚光鏡座(11)內固定非球面聚光鏡(10)，在燈座(9)上裝有調節組件(18)，高強度發光二極管(8)和二線電源插頭(13)之間由塑料護套線(12)連接，本實用新型LED光源屬于半導體觸級躍遷發光，發熱小、壽命長、能耗低、無濺射；發光面規范，極易保證像質；安裝簡單且堅固；應用廣、普及快，不愁貨源，適于大型工具顯微鏡用。
- 專利類型實用新型
- 申請人貴陽新天光電科技有限公司;
- 發明人吳桂丹;吳志凌;胡清;
- 地址550018貴州省貴陽市國家高新技術產業開發區新光路9號
- 申請號CN200520006352.4
- 申請時間2005年10月18日
- 申請公布號CN2833639Y
- 申請公布時間2006年11月01日
- 分類號G02B21/06(2006.01);
