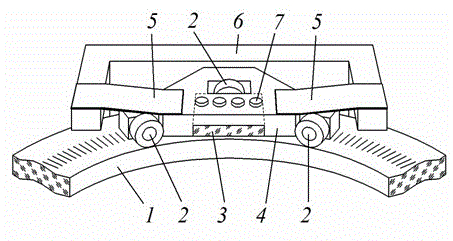

摘要：一種浮動式圓光柵讀數頭，由圓光柵、滾動軸承、指示光柵、小滑車、彈簧片、固定架和光電器件組成，讀數頭的指示光柵和光電器件安裝在小滑車上，小滑車上的三個呈三角形分布的滾動軸承在圓光柵盤面上滾動，小滑車通過兩塊彈簧片與讀數頭的固定架連接，彈簧片施加的彈性力，使三個滾動軸承的外圓始終緊貼在圓光柵盤面上，并在圓光柵轉動時，沿盤面滾動。本實用新型能保證轉動中的圓光柵與指示光柵的氣隙保持不變，在圓光柵盤面具有較大跳動情況下，仍能使圓光柵角度測量系統正常工作。
- 專利類型實用新型
- 申請人貴陽新天光電科技有限公司;
- 發明人胡清;
- 地址550018 貴州省貴陽市烏當區新光路9號
- 申請號CN201120449724.6
- 申請時間2011年11月15日
- 申請公布號CN202329575U
- 申請公布時間2012年07月11日
- 分類號G01B11/26(2006.01)I;
