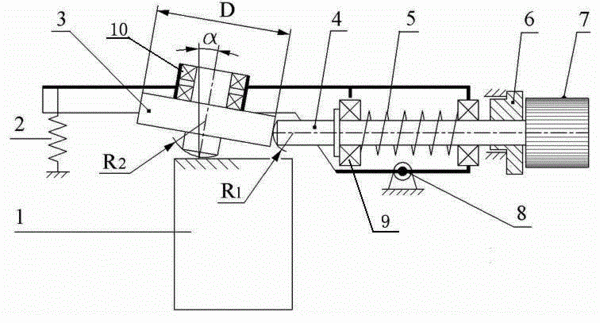

摘要：本實用新型公開了一種萬能測長儀方形測量軸的二級摩擦傳動可開合超微動機構，由摩擦輪（3）和摩擦桿（4）組成的二級摩擦傳動機構、由拉簧（2）和壓簧（5）組成的加力機構以及由偏心旋鈕（6）和轉軸（8）組成的摩擦傳動開合機構三大部分組成，在摩擦桿（4）上安裝一對球軸承A（9），在摩擦輪（3）上安裝一對球軸承B（10），作為摩擦桿（4）和摩檫輪（3）的軸套，安裝在轉軸（8）上，摩檫輪（3）的軸線與摩擦桿（4）的軸線在同一平面內，但相互不垂直，摩檫輪（3）的軸線與測量軸（1）平面不垂直，使摩擦桿和摩擦輪軸端部球面半徑R1和R2接觸點偏離軸線，在摩擦桿（4）上安裝壓簧（5）、偏心旋鈕（6）和微動旋鈕（7），在摩擦輪（3）一端的轉軸（8）上安裝拉簧（2）。本實用新型采用二級摩擦傳動，無空行程，機構還具有可開合功能。
- 專利類型實用新型
- 申請人貴陽新天光電科技有限公司;
- 發明人胡清;彭衛建;周繼明;孫正洪;
- 地址550018 貴州省貴陽市烏當區新光路9號
- 申請號CN201420601652.6
- 申請時間2014年10月17日
- 申請公布號CN204164282U
- 申請公布時間2015年02月18日
- 分類號F16H13/02(2006.01)I;
