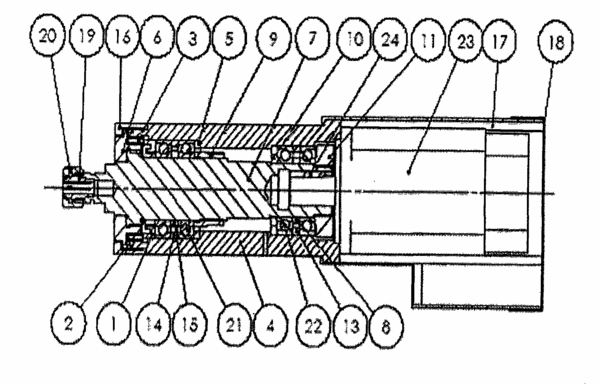

摘要：數控車床伺服動力刀具單元，其前半部分是具有主軸結構和精度可安裝刀具的主體部分，殼體外表面經磨削做成標準直徑公差，在車床中滑板上安裝，后半部分是驅動電機和電機防護罩；主體部分與后半部分中間通過主軸與驅動電機輸出軸連接，主體部分與后半部分外部通過殼體與電機防護罩連接；通過數控系統控制伺服放大器和驅動電機。本實用新型優點是整體設計既有高速、高剛性主軸的特點，又充分考慮在切削區工作防水、防油、防屑的要求。需要時，根據工藝要求可徑向、軸向或垂直安裝，采用標準ER夾頭安裝刀具，刀具安裝、更換效率高、精度高。
- 專利類型實用新型
- 申請人寶雞西力精密機械有限公司;
- 發明人辛斌林;楊帆;
- 地址721006陜西省寶雞市火炬路6號創業大廈612室
- 申請號CN200920031758.6
- 申請時間2009年01月16日
- 申請公布號CN201399590Y
- 申請公布時間2010年02月10日
- 分類號B23B25/00(2006.01)I;G05B19/18(2006.01)I;
