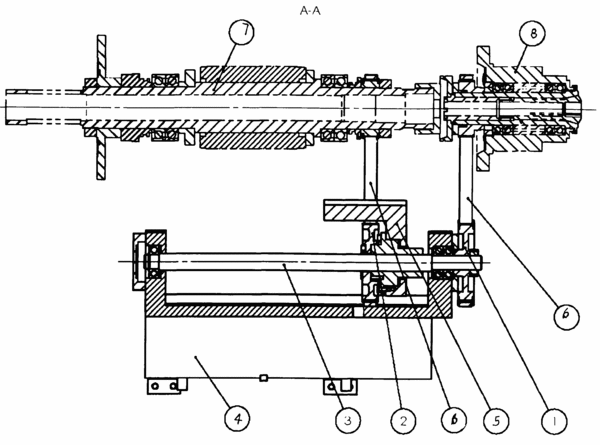

摘要：大行程同步結構縱切機床旋轉導套，具有旋轉導套單元，在旋轉導套單元的主軸單元上的同步裝置與兩條同步帶相連接，兩個同步帶分別搭接在同步帶輪和滾珠花鍵同步帶輪上，同步帶輪安裝在滾珠花鍵端部，滾珠花鍵同步帶輪安裝在滾珠花鍵上，滾珠花鍵兩端安裝在支架上。本實用新型由于在主軸、旋轉導套之間沒有串聯傳動結構，而是采用并聯同步器結構的方法，行程可以達到串聯結構的2倍，所以有效的增加了工件一次裝夾車削行程。
- 專利類型實用新型
- 申請人寶雞西力精密機械有限公司;
- 發明人秦耀忠;
- 地址721006陜西省寶雞市火炬路6號創業大廈612室
- 申請號CN200920031759.0
- 申請時間2009年01月16日
- 申請公布號CN201342492Y
- 申請公布時間2009年11月11日
- 分類號B23B25/00(2006.01)I;B23Q7/00(2006.01)I;
