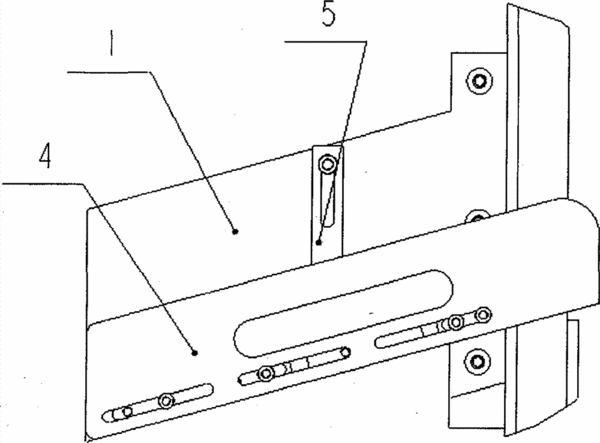

摘要:本實用新型涉及軸承套圈自動切削車床領域,現有的軸承車床圓錐內圈認面機構其結構過于復雜,更換維護不方便。一種圓錐內圈自動認面機構,其主要包括后擋板、前擋板、正反擋條、料道底板。后擋板固定在上料機上,正反擋條固定在后擋板上,料道底板和前擋板固定在后擋板上;當套圈到達料道底板時,就由料道底板和正反擋條來辨別出套圈的大小端面。本實用型結構簡單合理,安全可靠,更換維護方便,減少了產品的不合格率,降低了成本,提高了生產效率。
- 專利類型實用新型
- 申請人浙江陀曼精密機械有限公司;
- 發明人祝甲芝;陳文廣;
- 地址312500 浙江省新昌縣工業園區新柿路29號
- 申請號CN201320052612.6
- 申請時間2013年01月22日
- 申請公布號CN203184663U
- 申請公布時間2013年09月11日
- 分類號B23B25/00(2006.01)I;
