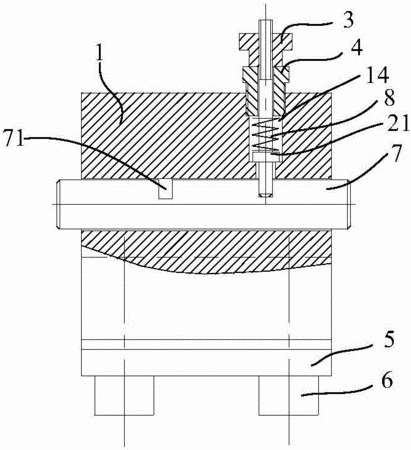

摘要：本發明公開了一種普通車床上的加工尺寸定位裝置，包括：一種普通車床上的加工尺寸定位裝置，包括：定位座，其下端面設有與普通車床的導軌頂面形狀相適配的凹槽，定位座的下端面上還設有向下延伸的與導軌的側面配合的凸部，在定位座上可拆卸地固定設有頂推普通車床的拖板的定位銷；夾緊塊，其設置在導軌的下端面上，并通過與凸部之間的螺紋連接將定位裝置固定在普通車床的導軌上。按照加工尺寸將定位裝置預先安裝在普通車床導軌的相應位置，可以避免工人因監控較小刻度帶來的失誤，提高了加工質量和加工效率。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人鄒德敏;李月麗;李友光;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201310474254.2
- 申請時間2013年10月12日
- 申請公布號CN103567471B
- 申請公布時間2016年01月20日
- 分類號B23B25/00(2006.01)I;B23Q3/18(2006.01)I;
