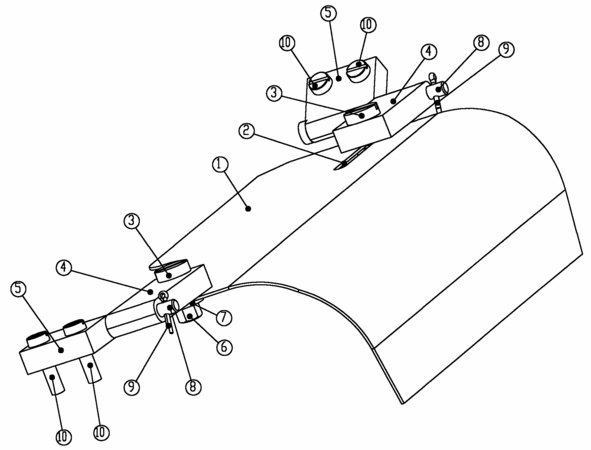

摘要：本實用新型公開了一種升降臺銑床的安全防護裝置，該種安全防護裝置包括“L”形的防護板(1)，防護板(1)的兩個面的連接處為圓弧過渡，防護板(1)上設有兩個長條形的孔(2)，孔(2)分別設在防護板(1)的同一個面的兩端，“T”形的銷(3)貫穿孔(2)將滑塊(4)的一端與防護板(1)連接在一起，滑塊(4)的另一端與固定塊(5)之間通過連桿(8)連接，滑塊(4)與固定塊(5)均能夠繞連桿(8)做旋轉運動。具有上述特殊結構的升降臺銑床的安全防護裝置通過將防護板的一端固定在機身上，另一端利用桿串連并利用銷與板連接，并通過銷在板上滑動滿足防護板隨萬向聯軸節的伸縮運動，實現了安全防護的作用。
- 專利類型實用新型
- 申請人黃山皖南機床有限公司;
- 發明人高嵐;李琴;胡奇云;
- 地址245061安徽省黃山市徽州區黃山路193號
- 申請號CN200920142995.X
- 申請時間2009年02月10日
- 申請公布號CN201366541Y
- 申請公布時間2009年12月23日
- 分類號B23C9/00(2006.01)I;
