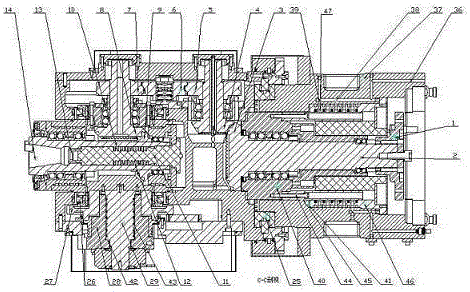

摘要：本發明公開了一種數控機床他驅式萬能銑頭，其特征在于：所述銑頭底座的后部為一方形結構，前部為一圓柱體，中部有與外圓同心的孔，孔中設有與機床主軸軸端相連的連接法蘭、連接芯軸和芯軸圓錐齒輪；芯軸圓錐齒輪通過第一圓錐齒輪、第一齒輪、第二齒輪、第三齒輪、第二圓錐齒輪、主軸圓錐齒輪，帶動主軸部件作回轉運動；齒圈與回轉叉架固定在一起，伺服電機通過同步帶、同步帶輪、軸、第一離合器、第二離合器、第一齒輪軸、第四齒輪、第二齒輪軸帶動齒圈轉動，所述回轉叉架帶動主軸套筒、主軸部件作回轉運動，回轉叉架相對于銑頭底座繞其中心孔軸線的分度運動。該控機床他驅式萬能銑頭具有強勁的低速輸出功率，又具有萬向加工的能力。
- 專利類型發明專利
- 申請人山東普魯特機床有限公司;
- 發明人李興勇;陳春雨;王德健;林兆有;耿建國;李斌;張令平;商景莉;
- 地址277500 山東省棗莊市滕州市滕州機械工業園（汽車總站往西1000米南側）山東普魯特機床有限公司
- 申請號CN201310545686.8
- 申請時間2013年11月06日
- 申請公布號CN104625196B
- 申請公布時間2017年02月08日
- 分類號B23C9/00(2006.01)I;B23Q5/10(2006.01)I;B23Q16/02(2006.01)I;B23Q1/26(2006.01)I;
