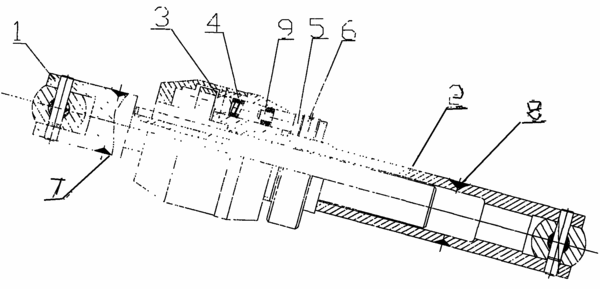

摘要:本實用新型公開了一種機械式安全離合器裝置,該裝置包括傳動軸(1)和套裝在傳動軸(1)上的離合器傳動套(2),鋼珠(3)安裝在離合器傳動套(2)的端面孔內,沿離合器傳動套(2)的軸向,鋼珠(3)的一端與傳動軸(1)接觸,另一端通過彈簧(4)進行定位,彈簧(4)的另一端通過調整螺母(5)進行鎖緊,調整螺母(5)通過螺釘(6)進行固定,傳動軸(1)的外圓周上設有第一凹槽(7),離合器傳動套(2)的外圓周上設有第二凹槽(8)。具有上述特殊結構的一種機械式安全離合器裝置采用機械式安全離合器裝置在滿足過載防護性能的前提下,很大程度上節約了機床的成本,彈簧的內部采用定位銷進行導向,有限的防止了彈簧的扭曲。
- 專利類型實用新型
- 申請人黃山皖南機床有限公司;
- 發明人高嵐;葛文偉;
- 地址245061安徽省黃山市徽州區黃山路193號
- 申請號CN200820211304.2
- 申請時間2008年12月17日
- 申請公布號CN201326661Y
- 申請公布時間2009年10月14日
- 分類號F16D7/00(2006.01)I;F16D43/20(2006.01)I;
