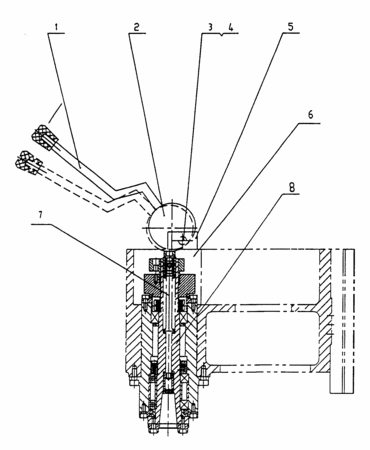

摘要：一種銑床用手動換刀機構，包括帶有碟形夾緊彈簧的銑頭箱(6)，其特征是在銑頭箱(6)的上部設有支撐座(5)，支撐座(5)上安裝有偏心軸(3)，偏心軸(3)上安裝有偏心輪(2)，偏心輪(2)上安裝有拉桿(1)，偏心輪(2)與銑頭箱(6)中的安裝刀頭的拉桿的上端相接觸；在偏心軸(3)上安裝有偏心輪復位彈簧(4)，偏心輪復位彈簧(4)的一端與偏心輪(2)相抵，另一端與支撐座(5)相抵。本實用新型具有結構簡單，操作方便，可靠性好，可以大大降低機床成本等一系列優點。
- 專利類型實用新型
- 申請人南京日上自動化設備有限責任公司;
- 發明人祁連祥;盛志沖;金世光;
- 地址211151江蘇省南京市江寧區橫溪工業園區
- 申請號CN200820040318.2
- 申請時間2008年07月21日
- 申請公布號CN201257540Y
- 申請公布時間2009年06月17日
- 分類號B23C9/00(2006.01)I;B23Q3/00(2006.01)I;
