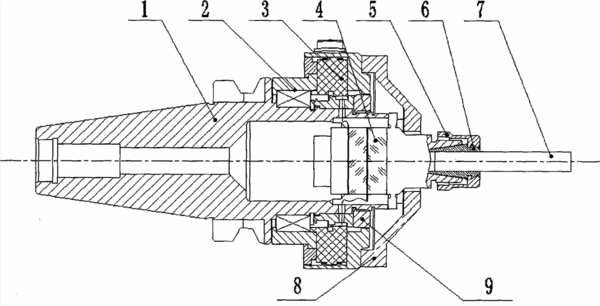

摘要:本發明公開了一種超聲波銑削裝置及控制工藝,涉及超聲波銑削技術領域,包括刀體、超聲波換能器和刀具,其中,超聲波換能器為接有導出電纜的圓柱體結構,其上半段的直徑大于下半段的直徑,中部以截錐體過渡,截錐體上端一體成型有第一法蘭盤;刀體下端面設置有與第一法蘭盤相適配的螺紋孔;刀具同心固定裝配在所述超聲波換能器的下端;刀體下端設置有與超聲波換能器相適配的安裝空腔,安裝空腔的內壁與超聲波換能器的外壁相接觸,刀體下端外壁從上至下依次裝配有軸承裝置和供電裝置,刀體上于裝配供電裝置處設置有電纜導出孔,超聲波換能器與刀體同心固定裝配在一起。本發明在銑削硬質材料時可大大提高超聲波銑削技術的工業實用性。
- 專利類型發明專利
- 申請人杭州成功超聲設備有限公司;
- 發明人袁強高;華大成;陳元平;
- 地址311422 浙江省杭州市富陽市受降鎮上宋南街16號
- 申請號CN201410752599.4
- 申請時間2014年12月02日
- 申請公布號CN104493276A
- 申請公布時間2015年04月08日
- 分類號B23C9/00(2006.01)I;B06B1/06(2006.01)I;
