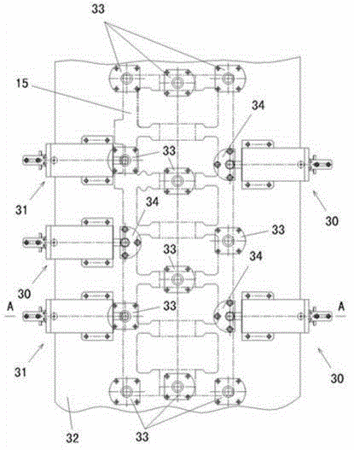

摘要:曲軸箱類工件銑削夾具機構,有夾具體,在夾具體的上方兩側有主壓緊式油缸結構和輔壓緊式油缸結構;夾具體上面位于主壓緊油缸結構的前端有支撐塊,在夾具體上面分布有多個輔助支撐油缸;壓緊式油缸結構包括缸體、位于缸體內的活塞和與活塞相接的活塞桿;活塞桿的右端下部有推動斜面,推動斜面位于活塞的內腔里;缸體的右端徑向安裝有銷軸,銷軸插入壓板中間的斜長孔內,壓板的左端位于活塞的右端部內腔里且與活塞桿的右端軸向相連接,壓板的左端部在活塞的內腔里有徑向活動間隙,壓板左端下方有頂靠凸邊與推動斜面相接觸;壓板的右端部下方有壓面。夾緊力可控且均勻,牢固可靠,操作容易,省時省力,減輕了勞動強度,提高了工作效率。
- 專利類型實用新型
- 申請人大連機床集團有限責任公司;
- 發明人邢曉輝;賽宗勝;沙松林;熊清海;
- 地址116000 遼寧省大連市雙D港遼河東路100號
- 申請號CN201120109312.8
- 申請時間2011年04月14日
- 申請公布號CN201997786U
- 申請公布時間2011年10月05日
- 分類號B23C9/00(2006.01)I;B23Q3/00(2006.01)I;
