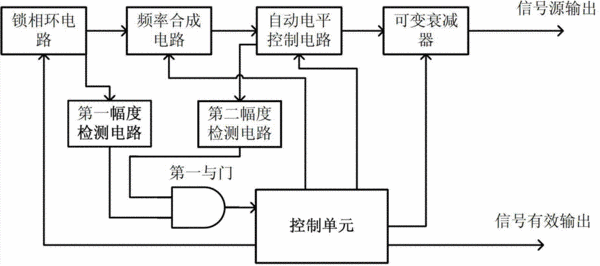

摘要：本發明公開一種射頻信號測量裝置及其使用方法，該射頻信號測量裝置包括：第一幅度檢測電路，與鎖相環電路相連，用于在檢測到鎖相環電路輸出信號幅度處于第一閾值范圍時，輸出第一使能信號；第二幅度檢測電路，與自動電平控制電路相連，用于在檢測到自動電平控制電路的環路濾波器輸出信號幅度處于第二閾值范圍時，輸出第二使能信號；控制單元，用于根據第一使能信號與第二使能信號，輸出用以指示輸出信號有效的指示信號。本發明能夠在鎖相環電路及自動電平控制電路都穩定后給系統控制一個指示，表示信號源設置穩定有效，使得用戶可以與整個測試系統進行遠程控制或同步，確保讀取數據始終有效可信。
- 專利類型發明專利
- 申請人北京普源精電科技有限公司;
- 發明人何毅軍;王悅;王鐵軍;李維森;
- 地址102206 北京市昌平區沙河鎮踩河村156號
- 申請號CN201210530621.1
- 申請時間2012年12月10日
- 申請公布號CN103873049A
- 申請公布時間2014年06月18日
- 分類號H03L7/08(2006.01)I;
