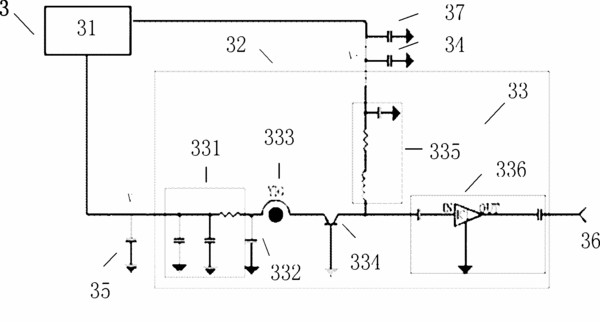

摘要：本實用新型公開了一種頻譜測量裝置及其采用外置電源的YIG調諧振蕩器，所述的YIG調諧振蕩器包括一個封閉磁體、一個振蕩電路板、一個外置電源穩壓板、以及安裝在所述的封閉磁體的外殼上的一個第一穿心電容、一個第二穿心電容和一個SMA輸出接口，所述的外置電源穩壓板安裝在所述的封閉磁體的外部，其電源正負輸出端分別與所述的第一穿心電容和第二穿心電容連接，在所述的外置電源穩壓板的電源正負輸出端中，僅正輸出端連接有一接地的濾波電容，其電容取值范圍為100uF-470uF。本實用新型所述的調諧振蕩器，不僅成本低，安裝方便，而且大大減小了由于外界噪聲對振蕩電路產生的影響。
- 專利類型實用新型
- 申請人北京普源精電科技有限公司;
- 發明人崔研婷;王悅;王鐵軍;李維森;
- 地址102206 北京市昌平區沙河鎮踩河村156號
- 申請號CN201120505962.4
- 申請時間2011年12月07日
- 申請公布號CN202374218U
- 申請公布時間2012年08月08日
- 分類號H03B5/30(2006.01)I;G01R23/16(2006.01)I;
