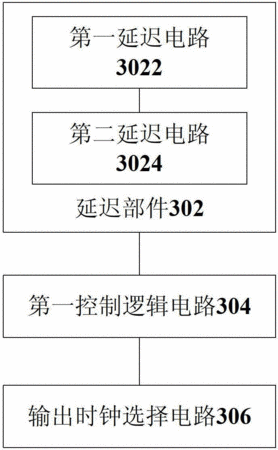

摘要：本發明公開了一種數字延遲裝置，該裝置包括：延遲部件，延遲部件包括第一延遲電路和第二延遲電路，其中，第一延遲電路和第二延遲電路用于分別處理互為差分信號的數字信號；第一控制邏輯電路，用于控制第一延遲電路和第二延遲電路分別輸出第一時鐘信號和第二時鐘信號；輸出時鐘選擇電路，用于根據第一時鐘信號和/或第二時鐘信號輸出第三時鐘信號。本發明解決了相關技術中在數字延遲鎖相環需要具有較大的最大延遲時間時，需要延遲鏈的延遲單元具有較大的數目而造成的時鐘的抖動噪音較大的問題，達到減小時鐘的抖動噪音的效果。
- 專利類型發明專利
- 申請人龍芯中科技術有限公司;
- 發明人陳帥;李昊;鐘石強;
- 地址100190 北京市海淀區中關村科學院南路10號
- 申請號CN201210143702.6
- 申請時間2012年05月09日
- 申請公布號CN102664623A
- 申請公布時間2012年09月12日
- 分類號H03L7/08(2006.01)I;
