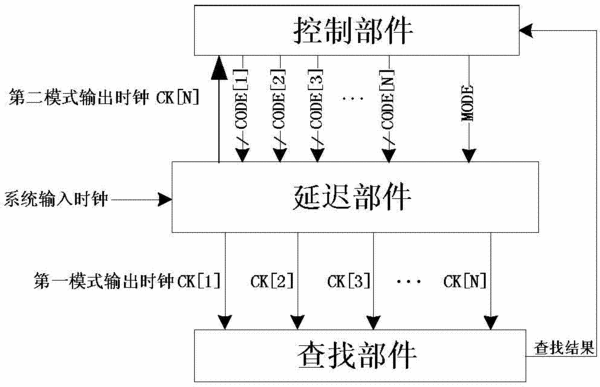

摘要：本發明公開了一種多相位延遲鎖相環及其控制方法。其中，多相位延遲鎖相環包括：延遲部件，具有多個延遲單元，用于輸出多相位時鐘；查找部件，與多個延遲單元均相連接，用于查找到目標延遲單元；以及控制部件，與查找部件以及多個延遲單元均相連接，用于接收查找部件發送的目標延遲單元，增大目標延遲單元的延遲時間并控制延遲部件工作在第二模式下；還用于獲取延遲部件的最大延遲時間，若最大延遲時間未達到系統時鐘信號的時鐘周期，控制延遲部件工作在第一模式下否則控制延遲部件輸出多相位時鐘。通過本發明，解決了現有技術中多相位延遲鎖相環輸出時鐘相位精度低的問題，進而達到了提高多相位輸出時鐘相位精度的效果。
- 專利類型發明專利
- 申請人龍芯中科技術有限公司;
- 發明人陳帥;趙鵬飛;孟時光;鐘石強;
- 地址100190 北京市海淀區中關村科學院南路10號
- 申請號CN201310381588.5
- 申請時間2013年08月28日
- 申請公布號CN103441757A
- 申請公布時間2013年12月11日
- 分類號H03L7/08(2006.01)I;
