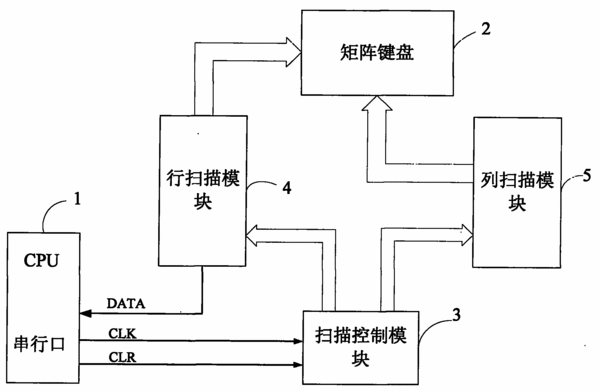

摘要：本實用新型公開了一種具有鍵盤掃描電路的示波器，包括用于控制鍵盤掃描和鍵值讀取的控制單元(1)和矩陣鍵盤(2)，還包括掃描控制模塊(3)、行掃描模塊(4)、列掃描模塊(5)?？刂茊卧?1)向掃描控制模塊(3)提供時鐘信號和同步信號，掃描控制模塊(3)向行掃描模塊(4)提供選通信號、掃描控制模塊(3)向列掃描模塊(5)提供選通信號，行掃描模塊(4)向矩陣鍵盤(2)提供行掃描信號，行掃描模塊(4)從矩陣鍵盤(2)獲取鍵值并送到控制單元(1)的數據引腳，列掃描模塊(5)向矩陣鍵盤(2)提供列掃描信號。本實用新型利用控制單元(1)的一個串口，實現對鍵盤的掃描、控制及鍵值讀取功能，且鍵盤陣列可擴展。
- 專利類型實用新型
- 申請人北京普源精電科技有限公司;
- 發明人王悅;王鐵軍;李維森;
- 地址102206 北京市昌平區沙河鎮踩河村156號
- 申請號CN200920350704.6
- 申請時間2009年12月25日
- 申請公布號CN201589802U
- 申請公布時間2010年09月22日
- 分類號G01R13/00(2006.01)I;
