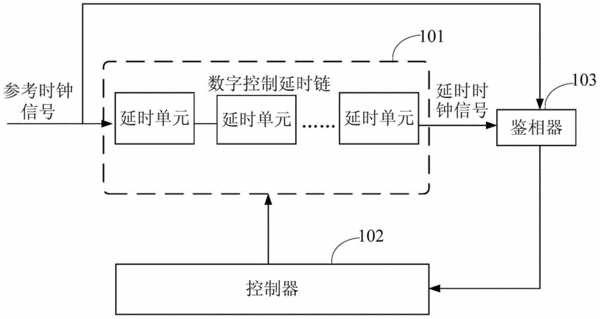

摘要：本發明實施例提供一種數字延時鎖相環及控制數字延時鎖相環的方法，該數字延時鎖相環包括：控制器和數字控制延時鏈，該數字控制延時鏈包括至少兩個延時單元；該控制器，用于根據加減碼控制信息，生成第一控制碼，以實現增減時鐘通路中的延時單元個數；該延時單元的用于輸入該第一控制碼的輸入端與用于輸入第二控制碼的輸入端之間設置有延時組件，該第二控制碼由該第一控制碼確定，該第一控制碼與該第二控制碼用于控制各該延時單元的開與關；該延時組件，用于在增加時鐘通路中的延時單元個數后，控制參考時鐘信號在增加延時單元前的時鐘通路中的輸出與增加延時單元后的時鐘通路中的輸出同步。本實施例可以有效消除毛刺。
- 專利類型發明專利
- 申請人龍芯中科技術有限公司;
- 發明人荊華;崔浩;惠欣;
- 地址100095 北京市海淀區中關村環?？萍际痉秷@龍芯產業園2號樓
- 申請號CN201510381716.5
- 申請時間2015年07月02日
- 申請公布號CN106330178A
- 申請公布時間2017年01月11日
- 分類號H03L7/08(2006.01)I;
