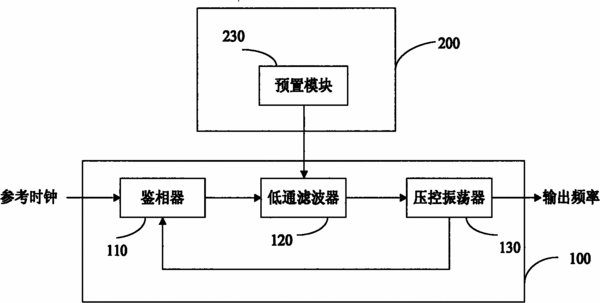

摘要：本發明涉及一種鎖相環的鎖定方法及鎖定電路，在該鎖相環的鎖定電路中，所述鎖相環包括依次連接的低通濾波器和壓控振蕩器，該鎖定電路包括預置模塊，其中，所述預置模塊，用于在低通濾波器上加預置壓控電壓，所述預置壓控電壓與目標頻率相關；所述低通濾波器，用于根據所述預置壓控電壓使所述壓控振蕩器振蕩在目標頻率。實施本發明的鎖相環的鎖定方法及鎖定電路，首先在低通濾波器上加預置壓控電壓，低通濾波器就可根據該預置壓控電壓對鎖相環進行快速充放電，大幅度地減小頻率的捕獲時間，使鎖相環快速鎖定在目標頻率，而且在快速鎖定之后，相位噪聲不受影響。
- 專利類型發明專利
- 申請人海能達通信股份有限公司;
- 發明人羅海軍;李曉揚;
- 地址518057 廣東省深圳市南山區高新技術產業園北區北環路好易通大廈
- 申請號CN201010137259.2
- 申請時間2010年03月26日
- 申請公布號CN101783677B
- 申請公布時間2012年04月11日
- 分類號H03L7/08(2006.01)I;H03L7/099(2006.01)I;
