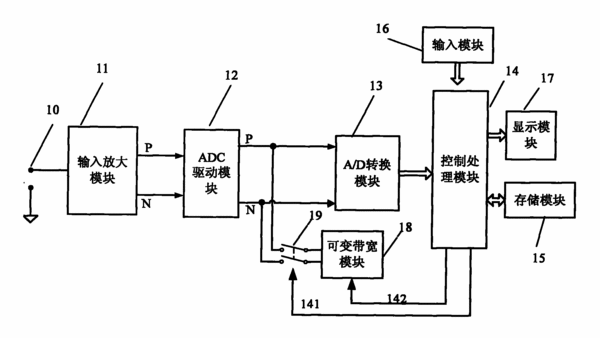

摘要:本實用新型公開了一種可變帶寬模塊及使用該可變帶寬模塊的示波器。該可變帶寬模塊包括用于連接差分信號的兩個輸入端、四個電容和兩個三極管。通過四個電容與兩個三極管之間的巧妙連接,使可變帶寬模塊在不工作時不影響前端模擬電路的帶寬,只需要兩個控制信號,就可以實現兩個不同的帶寬限制值。使用該可變帶寬模塊的示波器相應地實現了結構簡化和低成本。
- 專利類型實用新型
- 申請人北京普源精電科技有限公司;
- 發明人王悅;王鐵軍;李維森;
- 地址102206 北京市昌平區沙河鎮踩河村156號
- 申請號CN200920246958.3
- 申請時間2009年11月10日
- 申請公布號CN201548602U
- 申請公布時間2010年08月11日
- 分類號G01R13/00(2006.01)I;
