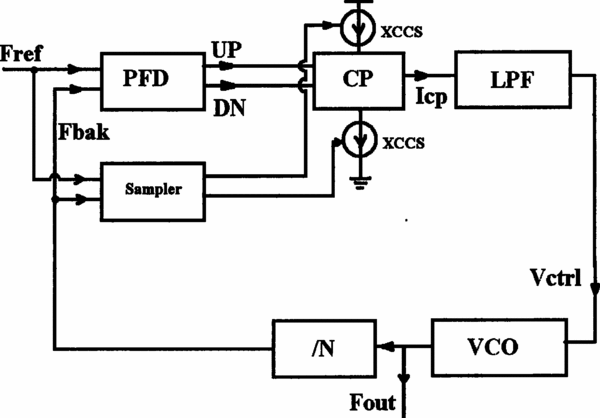

摘要:本發明所述的一種鎖相環頻率綜合器中寄生參考頻率的消除方法采集鑒頻鑒相器PFD的輸入信號;經過處理后輸出補償控制信號給電荷泵,消除頻率綜合器輸出信號中的寄生參考頻率。其裝置在現有技術的鎖相環頻率綜合器基礎上還包括采樣器與電流源,這種裝置的核心和本質是引入了第二個自動調諧回路,也即對PFD的輸入信號進行采樣處理,然后經過信號處理,獲得補償電荷泵電流充電電流和放電電流的不對稱的控制信號,再經過電壓或電流控制的電流源對電荷泵的電流不匹配和漏電問題進行補償;來消除或減小與參考頻率相關的寄生頻譜。
- 專利類型發明專利
- 申請人北京六合萬通微電子技術股份有限公司;
- 發明人王海永;吳南健;壽國梁;
- 地址100087 北京市海淀區知春路27號量子芯座18層
- 申請號CN200510114501.3
- 申請時間2005年10月24日
- 申請公布號CN1956337B
- 申請公布時間2011年03月30日
- 分類號H03L7/08(2006.01)I;H03L7/18(2006.01)I;
