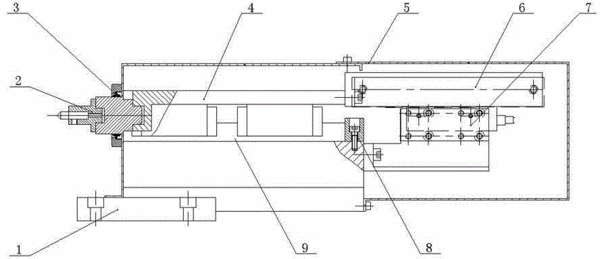

摘要:本發明公開一種雙直線電機驅動高頻響微進給伺服刀架,包括底座,底座上方設有直線導軌,直線導軌兩側設有導軌壓塊,導軌壓塊固定底座上,與直線導軌配合的滑板上連有刀座,直線導軌端部設有導軌擋塊,滑板上方設有護罩,滑板端頭設有防塵圈,滑板一端裝有光柵尺,底座一端設有讀數頭。本發明用于高精度的非圓加工,可以實現高頻響的往復運動,特別是能夠滿足短行程的非圓加工,尤其是中凸變橢圓活塞型線的加工。與現有技術相比,本發明傳動精度及穩定性有效提高。
- 專利類型發明專利
- 申請人安陽鑫盛機床股份有限公司;
- 發明人汪玉平;蔣清;魏福貴;索文甫;張自軍;王金付;羋紅波;郝云峰;韓寶紅;路便英;朱玉英;趙陽;
- 地址455000 河南省安陽市高新區弦歌大道西段安陽鑫盛機床股份有限公司
- 申請號CN201110078621.8
- 申請時間2011年03月30日
- 申請公布號CN102601391A
- 申請公布時間2012年07月25日
- 分類號B23B21/00(2006.01)I;
