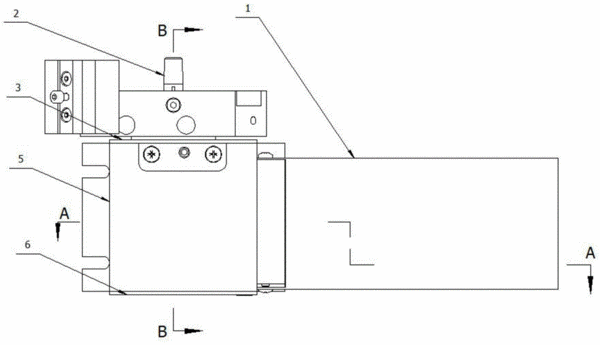

摘要：本實用新型公開了一種刀架組件，其包括刀架箱體；安裝于刀架箱體的八工位刀盤，其安裝有鏜孔刀架、錐夾頭接柄；刀架箱體內部安裝有棘輪以及與棘輪齒配合的撐腳組件，棘輪的棘輪軸與安裝于刀架箱體上部的八工位刀盤相連，棘輪軸下部接于蝸輪，蝸輪連接有水平布置的蝸桿，蝸桿通過角接觸球軸承、帶防護罩的深溝球軸承而安裝于刀架箱體，蝸桿通過聯軸器接于步進電機，步進電機安裝有罩殼元件。本實用新型對小型以及微型數控車床用處較大，定位精度及換刀速度相對方刀架有很大提高，主要是通過一對渦輪蝸桿在渦輪軸上裝有8等分棘輪作為精度，蝸桿本身帶有自鎖，再加上步進電機到位后反向使棘輪上撐腳頂住棘輪齒達到互鎖，最終使刀盤固定后加工零件。
- 專利類型實用新型
- 申請人上海真正數控機床有限公司;
- 發明人余國梁;
- 地址201800 上海市嘉定區江橋鎮星火村黃家花園路818號
- 申請號CN201420205366.8
- 申請時間2014年04月25日
- 申請公布號CN203817413U
- 申請公布時間2014年09月10日
- 分類號B23B21/00(2006.01)I;
