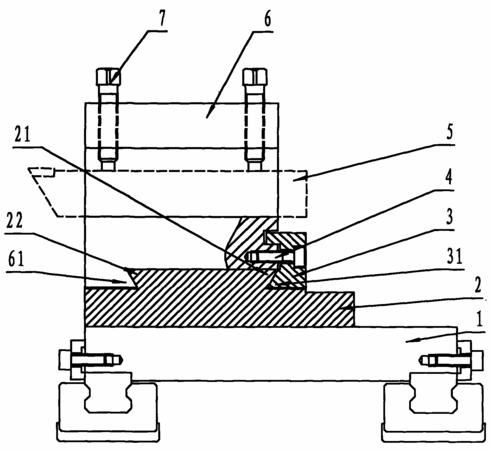

摘要:本實用新型公開了一種數控車床用車刀固定架,屬于數控車床部件,特別是車刀固定架。該數控車床用車刀固定架,其特征是:由固定在橫滑板上的刀架墊板、安裝在刀架墊板上刀架和連接兩者的刀座拉塊組成,刀桿由刀架頂部的壓力螺釘固定在刀架內。本實用新型的有益效果是由于將刀架墊板與刀架配合連接部位設計為雙側外60°燕尾導軌結構,通過燕尾將刀架緊密結合在刀架墊板上,消除了間隙和工作狀態時的不穩定性。解決了現有的數控車床加工用排刀固定架采用T型槽和T型定位鍵來定位,車刀在工作狀態受力時定位精度以及穩定性有偏差的不足。有效提高了數控車床用車刀的定位精度及工作穩定性。
- 專利類型實用新型
- 申請人濟南三機床有限公司;
- 發明人高長龍;秦業田;李淑文;
- 地址250400 山東省濟南市平陰縣工業園南區105國道南
- 申請號CN201020125885.5
- 申請時間2010年03月09日
- 申請公布號CN201644817U
- 申請公布時間2010年11月24日
- 分類號B23B21/00(2006.01)I;
