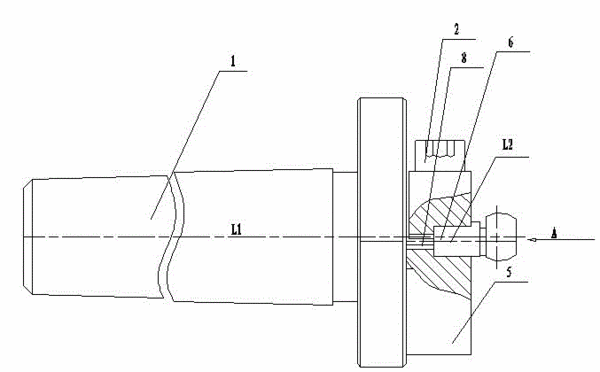

摘要：一種普通車床用車偏心工件裝置，包括錐體，錐體上設置緊固板，緊固板上設置夾緊孔，夾緊孔的中心線L2與錐體的中心線L1平行且不共線，所述夾緊孔上設置有彈性槽和彈性孔，彈性孔與彈性槽聯通，在有彈性槽一端的緊固板上設置有擰緊螺釘。本實用新型有以下優點：作業時，將夾緊孔中心與錐體回轉中心間距離按所要加工零件偏心調整，工件安裝好后擰緊夾緊螺釘，靠緊固板上彈性槽與彈性孔的變形將工件鎖緊。本實用新型結構簡單，操作方便，大幅提高了生產效率，能夠批量生產。適合普通車床用車削偏心軸或偏心套工件。
- 專利類型實用新型
- 申請人安陽鑫盛機床股份有限公司;
- 發明人韓長生;李運生;劉天俊;路便英;李雪曉;顧艷峰;韓秀武;石永強;侯磊;陳崑;胡瑩;王楠;魏娜;張自軍;侯瑞芹;
- 地址455000 河南省安陽市開發區弦歌大道西段
- 申請號CN201020606477.1
- 申請時間2010年11月15日
- 申請公布號CN201848721U
- 申請公布時間2011年06月01日
- 分類號B23Q3/12(2006.01)I;
