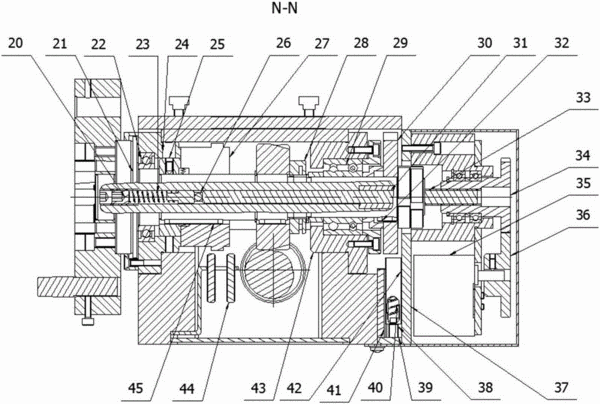

摘要：本實用新型公開了刀架組件，其包括：刀盤部分、主軸部分、蝸桿部分、刀架箱體部分、頂出機構部分；刀架箱體前端安裝有固定端齒I，所述主軸前端安裝有與固定端齒I配合的固定端齒II，所述固定端齒II與主軸通過鍵連接，所述主軸的前部還安裝有移動端齒，所述移動端齒通過直銷軸、鍵而與主軸連接，所述移動端齒通過安裝在主軸內部的頂桿和壓縮彈簧而實現軸向運動，所述刀架箱體遠刀盤部分一端設置有驅動頂桿實現正反轉的動力驅動機構。本實用新型對小型以及微型數控斜導軌車床用處較大，定位精度及切削力道相對方刀架有很大提高，主要是通過主軸上八等分棘輪與撐腳組件配合來實現初定位，移動端齒與固定端齒咬合來實現精定位，再加上蝸桿本身帶有自鎖，最終使刀盤固定后加工零件。
- 專利類型實用新型
- 申請人上海真正數控機床有限公司;
- 發明人余國梁;
- 地址201800 上海市嘉定區江橋鎮星火村黃家花園路818號
- 申請號CN201520706560.9
- 申請時間2015年09月14日
- 申請公布號CN204934630U
- 申請公布時間2016年01月06日
- 分類號B23B21/00(2006.01)I;
