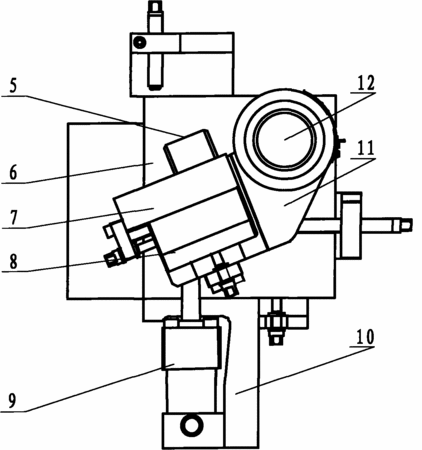

摘要：本發明涉及機床領域?，F有自動車床的拖板無法加工圓弧面的軸承套圈，一般采用小臺車或數控車床加工圓弧面。本發明為一種車削圓弧面的拖板機構，上滑板固定連接在中滑板上，旋轉軸固定連接在上滑板上，回轉臺活動連接在旋轉軸上，調整座活動連接在回轉臺上，刀架鑲嵌在調整座上，推塊固定連接在回轉臺上，油缸一端連接在推塊上，另一端用連接塊固定在底板上；刻度尺連接在回轉臺的圓弧面上，指針固定在上滑板上；支板安裝在回轉臺上，可以調整調整座的位置。連板固定安裝在調整座上，可以調整刀架的位置。使用本發明適用的范圍大，提高了自動化程度，保證了工件加工質量，大大提高了生產效率，降低了生產成本。
- 專利類型發明專利
- 申請人浙江陀曼精密機械有限公司;
- 發明人俞朝杰;劉罡;
- 地址312580 浙江省紹興市新昌工業區(曹家村)新柿路29號
- 申請號CN201110039320.4
- 申請時間2011年02月16日
- 申請公布號CN102078975A
- 申請公布時間2011年06月01日
- 分類號B23B21/00(2006.01)I;
