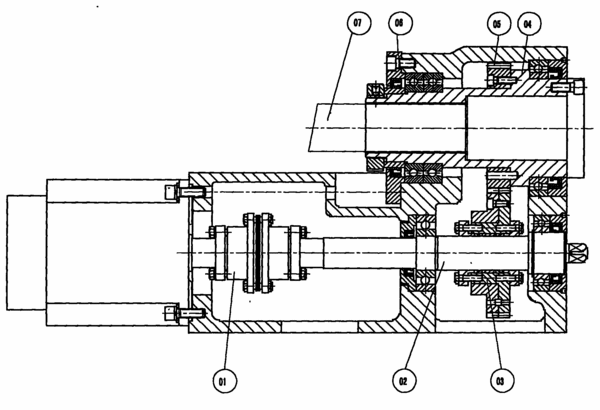

摘要：本實用新型涉及一種在數控車床上可以進行長規格數控進給的電機驅動滾珠絲杠螺母旋轉的進給結構，包括安裝在溜板箱體內的通過彈性聯軸器與交流伺服電機相連接并靠交流伺服電機驅動的傳動軸，在傳動軸上通過脹緊套固定有傳動齒輪，傳動齒輪與齒圈相嚙合，齒圈固定在傳動套上，傳動套通過軸承安裝在溜板箱體內，在傳動套上裝有滾珠絲杠螺母副的螺母，傳動齒輪通過與齒圈相嚙合帶動傳動套上安裝的滾珠絲杠螺母副的螺母轉動，而縱向絲杠固定在床身側面，由滾珠絲杠螺母副的螺母的轉動帶動與溜板箱體固定在一起的床鞍移動，實現Z向進給，具有解決絲杠下垂帶來的影響和絲杠慣量較大的問題，并保證傳動的精度的優點。
- 專利類型實用新型
- 申請人安陽鑫盛機床股份有限公司;
- 發明人韓長生;路俊勇;汪玉平;宋東超;朱玉英;呂德領;孟海濤;李潤蓮;
- 地址455000河南省安陽市高新區弦歌大道西段安陽鑫盛機床股份有限公司
- 申請號CN200820149884.7
- 申請時間2008年10月23日
- 申請公布號CN201304581Y
- 申請公布時間2009年09月09日
- 分類號B23Q5/40(2006.01)I;
