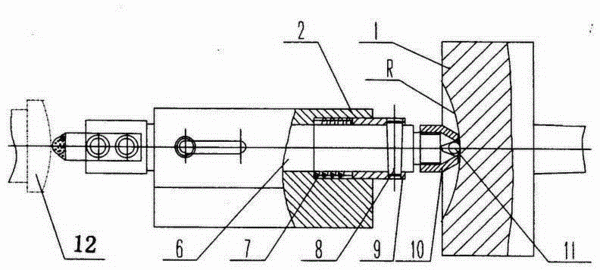

摘要：本實用新型涉及一種安裝在普通車床上車削球頭零件的裝置，可對設計有球頭面的零件進行車削加工，屬機床領域。本實用新型采用的技術方案是：靠模體通過莫氏錐柄與車床的尾座套筒連接；主體通過墊片和螺釘固定在車床四方刀臺上，并通過墊片調節主體定心孔徑的中心高度即車刀的刀尖高度，刀桿軸安裝于主體中，車刀安裝于刀桿軸上。有益效果是：能夠滿足一般球頭面零件的批量加工要求，加工面一致性好。操作簡單，受操作工技術水平的影響較小。具有較高的切削效率，對機床的要求較低，大大降低加工成本。解決了在普通車床上批量加工球面的問題，保證球面的輪廓精度。設計新穎、結構合理、操作簡便、安全可靠。
- 專利類型實用新型
- 申請人安陽鑫盛機床股份有限公司;
- 發明人呂安相;宋東超;路便英;朱玉英;魏福貴;羋紅波;劉春福;張峰濤;陳崑;顧艷峰;呂德領;
- 地址455000 河南省安陽市高新區弦歌大道西段路南
- 申請號CN201120296533.0
- 申請時間2011年08月16日
- 申請公布號CN202239652U
- 申請公布時間2012年05月30日
- 分類號B23B5/40(2006.01)I;
