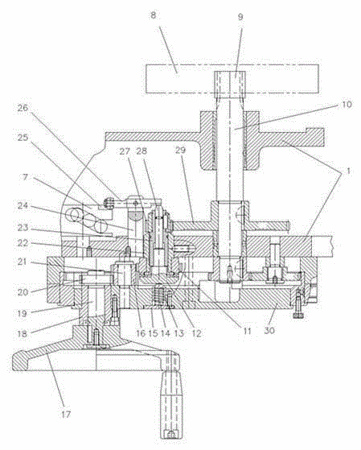

摘要：具有縱向進給時手輪可安全脫開的溜板箱，箱體上裝有輸出齒輪軸，輸出齒輪軸上裝有第六齒輪，箱體外側有裝手輪的固定盤，手輪依次接第一齒輪、第二齒輪、第四齒輪；箱體外側有十字手柄，十字手柄通過連桿與裝在箱體內的凸輪相接；箱體上有固定套，第四齒輪套裝在固定套一端，固定套內側設有轉動套，第四齒輪的端面有齒并與第三齒輪相嚙合，第三齒輪的軸插入轉動套并徑向固定，轉動套端頭自固定套伸出并固定有與第六齒輪相嚙合的第五齒輪，轉動套內有壓軸，壓軸內端與第三齒輪軸端頭頂靠，外端與杠桿一端相接觸，杠桿轉動連接在杠桿軸上，杠桿另一端與凸輪端面槽相配；固定盤上有彈簧頂靠在第三齒輪端面上。電動式移動溜板箱時手輪停轉，安全可靠。
- 專利類型發明專利
- 申請人大連機床集團有限責任公司;
- 發明人徐亞明;劉瑩蘋;段桂俊;
- 地址116000 遼寧省大連市雙D港遼河東路100號
- 申請號CN201110101903.5
- 申請時間2011年04月22日
- 申請公布號CN102179533A
- 申請公布時間2011年09月14日
- 分類號B23B21/00(2006.01)I;B23Q5/00(2006.01)I;
