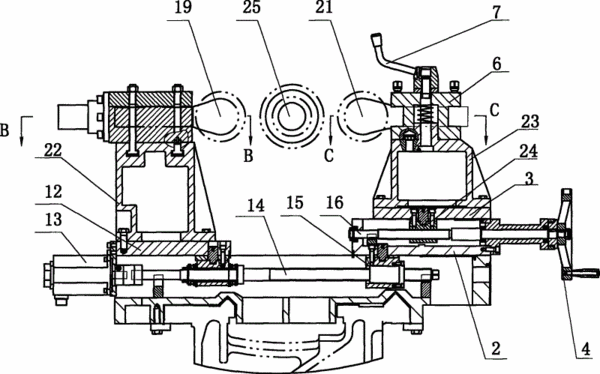

摘要：本實用新型公開一種數控滾光裝置，屬于車床加工技術領域。包括床鞍，床鞍上設置導軌，刀具架總成與床鞍之間通過導軌副相連，與刀具架總成相對設置滾輪架總成，滾輪架總成與床鞍通過導軌副相連，刀具架總成與滾輪架總成之間設有絲杠I，絲杠I一端固定在滾輪架總成上，另一端通過絲母座與刀具架總成相連；滾輪架總成與床鞍之間設有定位機構II。與現有技術相比，本實用新型通過定位機構I和定位機構II實現了前、后滑板的固定和活動，與前后滑板相連的支架I和支架II上設有前滾輪和后滾輪，通過前、后滾輪實現了對工件的滾光加工；前滑板下方設有絲杠II，通過搖動手輪控制絲杠II實現對機床的手動滾光。
- 專利類型實用新型
- 申請人安陽鑫盛機床股份有限公司;
- 發明人韓長生;宋東超;汪玉平;呂德領;郭章信;王焱;韓向陽;李根;毛子穎;張薩日娜;
- 地址455000 河南省安陽市高新區弦歌大道西段安陽鑫盛機床有限公司
- 申請號CN200920223568.4
- 申請時間2009年09月18日
- 申請公布號CN201537809U
- 申請公布時間2010年08月04日
- 分類號B23P23/02(2006.01)I;B23B25/00(2006.01)I;
