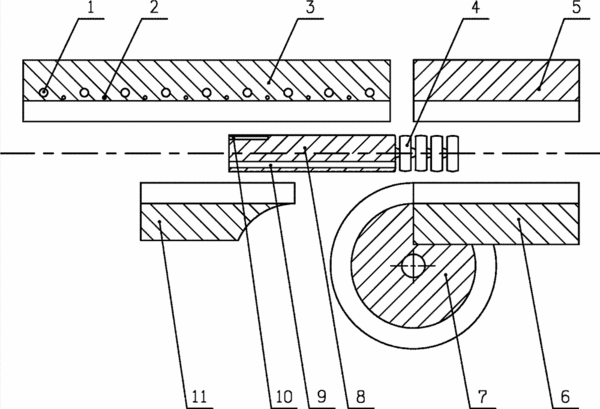

摘要：一種大直徑薄壁純鈦管數控加熱彎曲成形模具及成形方法，在壓力模的上表面，沿該壓力模的長度方向均布有多個壓力模加熱孔，在各相鄰的兩個壓力模加熱孔之間有壓力模測溫孔。在芯棒的端面上沿圓周均布有多個芯棒加熱孔和芯棒測溫孔，并且各芯棒測溫孔位于各相鄰的芯棒加熱孔之間。壓力模加熱孔和芯棒加熱孔為貫通孔，壓力模測溫孔和芯棒測溫孔為盲孔。本發明通過確定彎管模具、模具與彎管機的隔熱、彎曲速度、管件與模具的潤滑、模具的加熱及溫度控制實現直徑D＞40mm薄壁純鈦管數控熱彎成形，避免管件加熱溫度不均勻導致管件在夾緊區域易形成嚴重的頸縮的問題，降低恒溫加熱管件帶來的過多的能源消耗，保證了夾持端的強度，提高管件彎曲成品率。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人楊合;張志勇;李恒;王丹;陶智君;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201210006006.0
- 申請時間2012年01月10日
- 申請公布號CN102527848B
- 申請公布時間2014年04月02日
- 分類號B21D37/10(2006.01)I;B21D9/05(2006.01)I;B21D9/18(2006.01)I;
