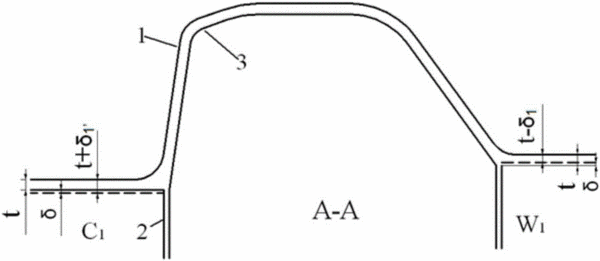

摘要：本發明涉及一種利于成形性的變壓邊力計算方法，其具體包括如下步驟：步驟1、建立零件初始拉延工藝補充面；步驟2、對零件進行沖壓有限元仿真分析；步驟3、當仿真結果確定起皺區域以及開裂區域；步驟4、對于起皺區域W，將起皺區域W的壓邊圈(2)往+Z方向移動調整量δ，對于開裂區域C，將開裂區域C的壓邊圈(2)往-Z方向移動調整量δ’，步驟5、采用調整后的壓邊圈(2)的型面，再次進行沖壓有限元仿真分析，直至得到理想成形結果。本發明通過制定不同厚度規格的墊片，使壓邊力的調節分等級，即可調幅度大或微調。且該壓邊力調節機構具有結構簡單、制造難度小、安裝操作方便、加工成本低、調節效果好、可大范圍推廣使用的優點。
- 專利類型發明專利
- 申請人湖南大學;
- 發明人聶昕;申丹鳳;
- 地址410082 湖南省長沙市岳麓區麓山南路1號
- 申請號CN201510569868.8
- 申請時間2015年09月09日
- 申請公布號CN105170795A
- 申請公布時間2015年12月23日
- 分類號B21D37/10(2006.01)I;G06F17/50(2006.01)I;
