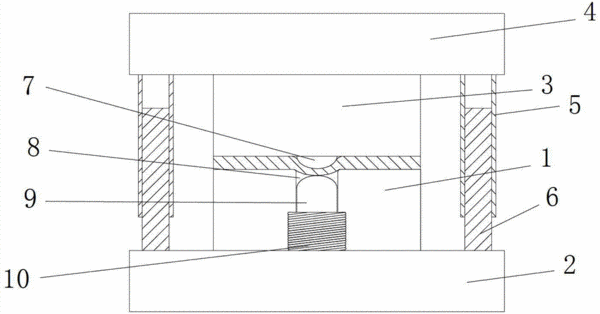

摘要：一種沖壓模具，包括凹模、凹模座、凸模、凸模座，其中凹模固定于凹模座上，凸模固定于凸模座上，其特征在于：在所述凸模座上位于凸模的旁側設有導向套，在所述凹模座上位于凹模的旁側設有與所述導向套接觸配合的導向柱，凸模與凹模貼合時導向柱插入導向套中進行定位導向；在所述凸模上設有突出的沖壓頭，在所述凹模上開設有凹腔，沖壓頭與凹腔的位置相對應，在凹腔中滑動設有一頂料頭，頂料頭與凹模之間具有一壓簧，該壓簧作用在將頂料頭沿凹腔滑動頂出的方向上，在壓簧沒有受到壓迫時頂料頭的頂端與凹模的型面相平。本發明的沖壓模具，定位準確，且沖壓件取出方便，提高了工作效率，另外結構簡單，成本低。
- 專利類型發明專利
- 申請人昆山西諾巴精密模具有限公司;
- 發明人呂開山;
- 地址215000 江蘇省蘇州市昆山市玉山鎮國際模具城模具材料區1號樓6室
- 申請號CN201210441969.3
- 申請時間2012年11月08日
- 申請公布號CN102896229A
- 申請公布時間2013年01月30日
- 分類號B21D37/10(2006.01)I;
