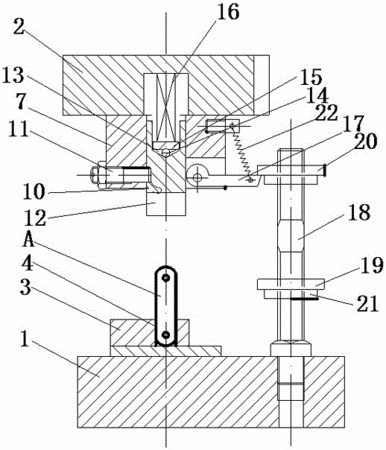

摘要：本發明涉及一種導銷驅動螺槽精確扭轉成型的彎模結構及其工作方法，其特征在于：其中導銷驅動螺槽精確扭轉成型的彎模結構，包括固定的下模座和可相對下模座升降的上模座，所述下模座上設有料片定位模座，所述定位模座上設有料片槽，所述下模座上鉸接有一定料桿，所述定料桿上設有料片夾緊槽；所述上模座下部設有沖頭座塊，所述沖頭座塊的通孔內穿設有扭桿，所述扭桿的周壁上設有四分一圈螺槽，所述沖頭座塊側部的槽孔內穿設有端頭抵靠在螺槽上的頂銷，所述扭桿下表面設有有利于料片伸入的槽道。本發明導銷驅動螺槽精確扭轉成型的彎模結構可以一套模具即可實現片類工件的扭轉加工，無需多道工序來完成，大大簡化了生產和提高了生產效率，該扭轉的機理，也可以解決諸多類似板金結構的難題，在國內外尚屬空白，經濟效益十分明顯。
- 專利類型發明專利
- 申請人福州大學;
- 發明人陳功振;
- 地址350108 福建省福州市閩侯縣上街鎮大學城學園路2號福州大學新區
- 申請號CN201710032057.3
- 申請時間2017年01月17日
- 申請公布號CN106541032A
- 申請公布時間2017年03月29日
- 分類號B21D37/10(2006.01)I;B21D11/14(2006.01)I;
