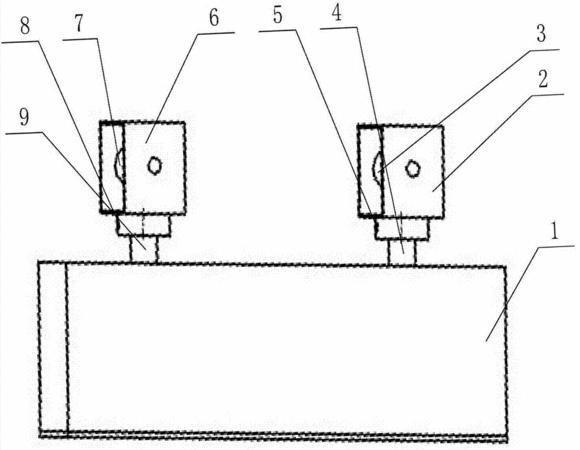

摘要：本發明公開了一種復合材料布帶機械纏繞機構，用于解決現有復合材料布帶纏繞機構結構復雜的技術問題。技術方案是機構由前后單錐齒輪桿機構、雙錐齒輪桿及前后滾輪支架組成。前后滾輪分別安裝在各自的滾輪支架上，并通過兩個支撐柱及前后單錐齒輪桿將前后滾輪支架支撐在箱體上，使滾輪支架能夠繞軸心旋轉。在此基礎上，通過雙錐齒輪桿連接前后單錐齒輪桿傳遞相反方向的運動。當布帶跑偏時會帶動前糾偏滾輪繞中心軸線旋轉，從而迫使前單錐齒輪桿旋轉帶動雙錐齒輪桿運動；雙錐齒輪桿帶動后單錐齒輪桿做相反方向運動，迫使后糾偏滾輪旋轉帶動布帶向相反方向糾偏。整個過程，前糾偏滾輪跑偏多少角度，后糾偏滾輪會相應糾偏相應角度。結構簡單，成本低。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人康超;史耀耀;何曉東;俞濤;彭家浩;張軍;張曉揚;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201410129554.1
- 申請時間2014年04月01日
- 申請公布號CN103895237A
- 申請公布時間2014年07月02日
- 分類號B29C70/30(2006.01)I;
