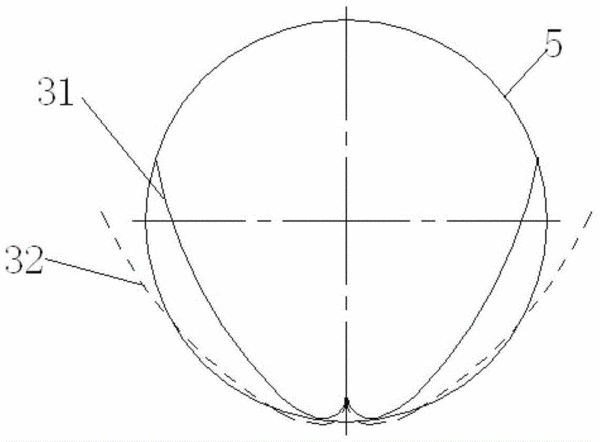

摘要：本發明涉及太陽能聚光技術領域，公開了一種太陽能曲面聚光板的成型模具和成型方法，成型模具包括與曲面聚光板形狀相匹配的上模和下模，上模的兩側壁上分別設有彈性突起，下模與彈性突起相對的位置設有剛性凹槽。下料后的金屬薄板放在成型模具中進行冷沖壓成型后，具有形狀上的回彈補償和預擴張力，將該成型板收攏放入太陽能熱管真空管的外罩玻璃管中，使成型板釋放其一部分的預擴張力而自然形成最終符合設計要求的曲面聚光板。本發明在原曲面曲線的基礎上，在上模上設置彈性突起，在下模上設置剛性凹槽，使得成型后的形狀大于最終狀態，可補償由于成型后曲面聚光板的材料回彈所造成的偏差或錯位，使得曲面聚光板與原設計曲線圖形保持一致。
- 專利類型發明專利
- 申請人北京市太陽能研究所集團有限公司;
- 發明人李金標;雷柏松;
- 地址100012 北京市朝陽區北苑路大羊坊10號
- 申請號CN201210313911.0
- 申請時間2012年08月29日
- 申請公布號CN103658330B
- 申請公布時間2016年12月21日
- 分類號B21D37/10(2006.01)I;B21D22/02(2006.01)I;
