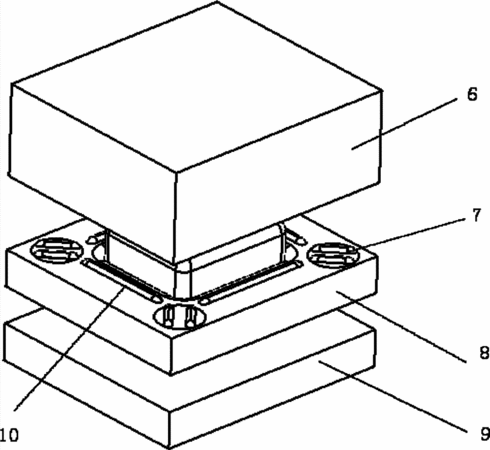

摘要：本發明公開了一種大型覆蓋件拉延模具，包括第一壓模和第二壓模，第二壓模上設有多條拉延筋(10)，在第二壓模上的多條拉延筋(10)交匯處的角部設有一個轉動斜拉延筋機構(7)，在第一壓模的壓邊部分設有與轉動斜拉延筋機構(7)配合拉延的內凹式轉動斜拉延筋作用槽。在拉延時，轉動斜拉延筋機構(7)隨材料的流動轉動位置，從而實現對拉延變形區進料阻力、壓料面精度要求、零件剛性以及薄板成型質量的控制。模具開啟后，在由復位彈性墊和鎖緊螺釘、限位擋塊構成的復位機構作用下，拉延筋旋轉復位。本發明應用于拉延模具特別是用于成型深度變化很明顯的薄板金屬拉延模具時，能有效調整進料阻力、克服沖壓區成型缺陷、控制沖壓回彈現象，從而提高產品成型質量。
- 專利類型發明專利
- 申請人湖南大學;
- 發明人龔志輝;楊旭靜;朱克憶;郭水軍;
- 地址410082 湖南省長沙市岳麓區麓山南路2號
- 申請號CN201110337816.X
- 申請時間2011年10月31日
- 申請公布號CN102500695B
- 申請公布時間2014年04月02日
- 分類號B21D37/10(2006.01)I;B21D22/20(2006.01)I;
