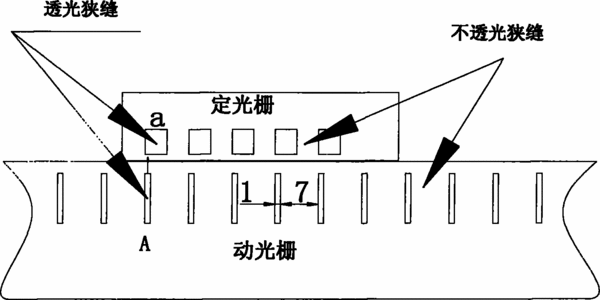

摘要：一種光電角軸編碼器的組合式光柵掃描系統，設有動光柵與定光柵組合構成的光柵掃描系統，其特征在于：設置一個黑白比為n∶1的動光柵，即透光狹縫的寬度為單位1，兩條透光狹縫之間的不透光寬度為n，n為大于1的正奇數，當選定一個n值的動光柵，設置(n+1)/2個定光柵與之相配，每個定光柵的透光狹縫寬度不一樣，其寬度分別取值為單位(n+1)/2，(n+1)/4，…(n+1)/(n+1)值，但每個定光柵的黑白比均為1∶1，構成組合式光柵掃描系統。
- 專利類型發明專利
- 申請人南京中科天文儀器有限公司;
- 發明人丁一明;
- 地址210042 江蘇省南京市玄武區花園路6-10號
- 申請號CN201010198209.5
- 申請時間2010年06月11日
- 申請公布號CN101872065A
- 申請公布時間2010年10月27日
- 分類號G02B26/10(2006.01)I;G02B5/18(2006.01)I;
