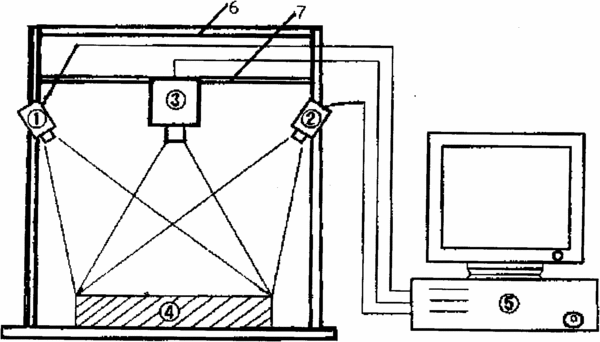

摘要：本實用新型公開了屬于三維圖像采集設備領域的一種用于三維模型圖像采集的光柵式三維掃描裝置。該光柵生成設備固定在機械支撐裝置的橫向支持板上，圖像采集器分列在光柵生成設備周圍，分別固定在機械支撐裝置的適當位置上；標定塊放置在機械支撐裝置的工作臺面上，計算機通訊板卡通過信號線分別與圖像采集器及光柵生成設備連接?？朔藗鹘y的三維掃描設備掃描速度慢，操作復雜，對于被測件以及工作條件都有較嚴格的要求，在很多領域的應用受到限制的缺陷，本實用新型所設計的系統結構能保證得到絕大部分點對光線反射的法向方向，獲得除空間位置之外更多的信息。
- 專利類型實用新型
- 申請人北京技睿新天科技有限公司;
- 發明人張強;劉俊;
- 地址100088 北京市西城區新街口外大街8號全豐商務苑A座506A室
- 申請號CN201020186447.X
- 申請時間2010年05月04日
- 申請公布號CN201732211U
- 申請公布時間2011年02月02日
- 分類號G02B26/10(2006.01)I;G01B11/24(2006.01)I;
