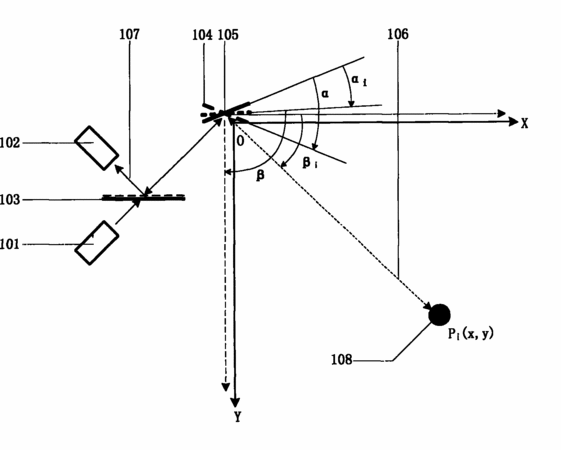

摘要：本發明涉及一種使用MEMS微鏡構建的、用于測觸摸物的坐標的光學掃描系統。本發明使用偏轉角度與驅動電壓或電流成一定函數關系的MEMS微反射鏡作為光反射元件，在光學組件的光路上安裝有激光源、透射面面對光源的半反射鏡，以及面向半反射鏡的反射面光學接收元件。在被檢測區域相鄰的兩個角部，安裝有兩套這樣的光掃描組件構成光掃描系統。在檢測到觸摸標的物所反射的光線以后，根據兩個MEMS微反射鏡的偏轉角度，利用兩條入射反射光線之間的幾何關系，計算得到觸摸物的坐標值。由于本發明的結構屬于半永久性的結構，因此具有非常長的使用壽命；并且所使用的元件都是微型或小型元件，因此可以用于體積很小的設備。
- 專利類型發明專利
- 申請人北京匯冠新技術股份有限公司;
- 發明人劉建軍;葉新林;劉新斌;
- 地址100016 北京市朝陽區酒仙橋東路M8樓B座4層
- 申請號CN200710119764.2
- 申請時間2007年07月31日
- 申請公布號CN101118314B
- 申請公布時間2010年08月11日
- 分類號G02B26/10(2006.01)I;G02B17/06(2006.01)I;
