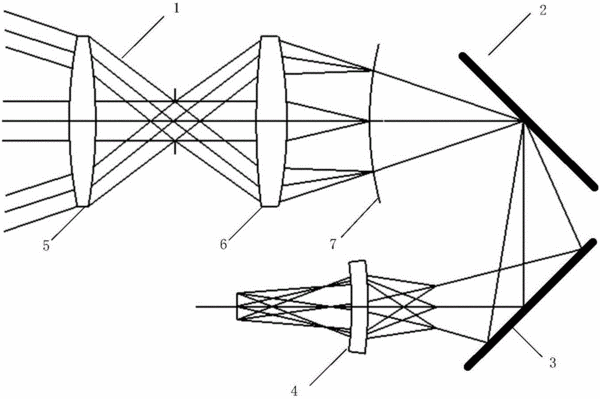

摘要:帶擺鏡的中波紅外像方掃描光學系統,包括前置鏡組1、擺鏡2、固定反射鏡3、成像鏡組4,其中前置鏡組包括前置鏡A5、前置鏡B6,光線經過前置鏡A、前置鏡B后聚焦到一次像面7上,再傳遞到擺鏡上,其中一次像面的曲率中心與擺鏡的回轉中心重合,光線經擺鏡反射后傳遞到固定反射鏡上,固定反射鏡最終將光線傳遞給成像鏡組;通過擺鏡的旋轉,實現對目標的掃描。
- 專利類型發明專利
- 申請人北京航天計量測試技術研究所;中國運載火箭技術研究院;
- 發明人林森;蔡偉;魏小林;周陽;
- 地址100076 北京市豐臺區南大紅門路1號
- 申請號CN201610217307.6
- 申請時間2016年04月08日
- 申請公布號CN105759419A
- 申請公布時間2016年07月13日
- 分類號G02B26/10(2006.01)I;
