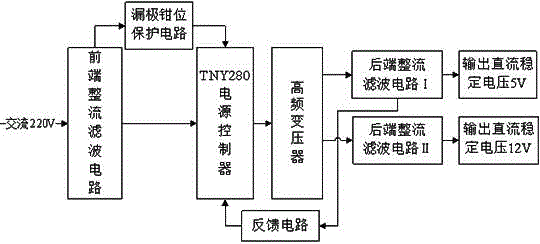

摘要：本實用新型屬于電源技術領域，特別涉及一種基于TNY280電源控制器的小功率電源。該小功率電源包括前端整流電路、TNY280電源控制器、漏極鉗位保護電路、高頻變壓器、后端整流濾波電路、反饋電路。各部分之間的連接關系為：220V交流電源經前端整流濾波電路輸出較平滑純直流電壓，該電壓經TNY280電源控制器快速斬波，產生高頻電壓，經高頻變壓器降壓輸出，降壓后的電壓經后端整流濾波電路輸出5V和12V直流穩定電壓。反饋電路用來穩定輸出的電壓，漏極鉗位保護電路用來保護TNY280電源控制器內部集成的MOSFET。該小功率電源能夠輸出兩路穩定電壓5V和12V，結構小巧簡單，特別適合作為智能設備和低壓配電系統的輔助電源。
- 專利類型實用新型
- 申請人華北電力大學;
- 發明人李衛國;蔡正梓;曾臣;張祥帥;陳艷;王璁;
- 地址102206 北京市昌平區北農路2號華北電力大學
- 申請號CN201420839667.6
- 申請時間2014年12月26日
- 申請公布號CN204376741U
- 申請公布時間2015年06月03日
- 分類號H02M7/217(2006.01)I;
