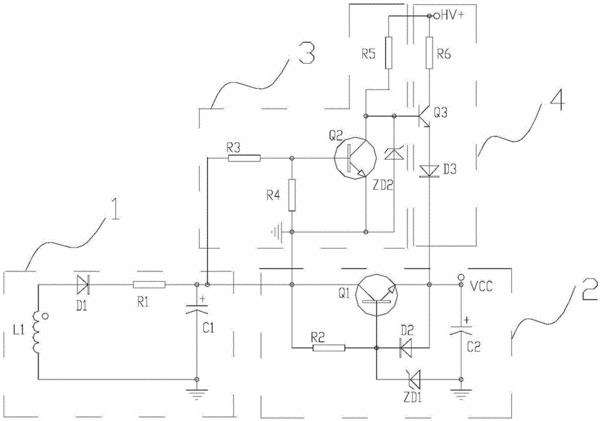

摘要：開關電源啟動保護電路以及燈具，其包括：芯片供電模塊，其給開關電源的控制芯片供電；第一開關模塊，用于在芯片供電模塊有供電電壓輸出時導通芯片供電模塊的供電電壓輸出端與控制芯片的電源輸入端之間的電通路；檢測控制模塊；第二開關模塊，其用于在開關電源啟動之初，連通上述高壓電源與控制芯片的電源輸入端的通路；其中，檢測控制模塊用于開關電源啟動之后，芯片供電模塊依靠開關電源變壓器次邊繞組獲得供電電壓輸出時導通，并使第二開關模塊截止，切斷高壓電源與控制芯片的電源輸入端之間的通路。本發明能夠在開關電源正常工作時，由芯片供電模塊給控制芯片供電，并斷開高壓電源與控制芯片的連接，保護控制芯片免受損害。
- 專利類型發明專利
- 申請人深圳市海洋王照明工程有限公司;海洋王照明科技股份有限公司;
- 發明人周明杰;徐亮亮;
- 地址518000 廣東省深圳市南山區東濱路84號華業公司主廠房二層北側
- 申請號CN201410108036.1
- 申請時間2014年03月21日
- 申請公布號CN104935187A
- 申請公布時間2015年09月23日
- 分類號H02M7/217(2006.01)I;H02M1/36(2007.01)I;
