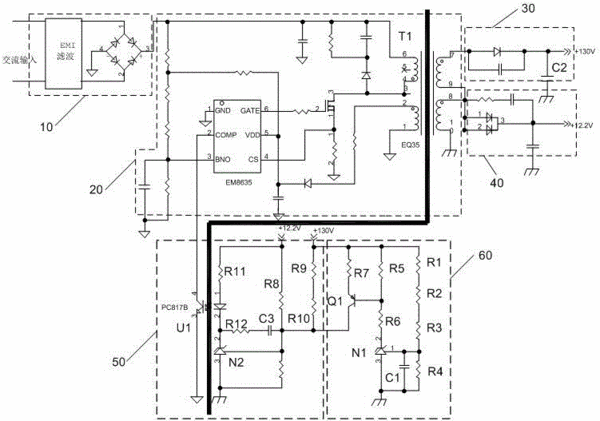

摘要：本實用新型公開了反激式交叉負載調整率開關電源和電視，包括EMI濾波整流模塊，反激拓撲模塊、第一整流濾波輸出模塊、第二整流濾波輸出模塊、反饋模塊和降壓采樣模塊，交流電壓經EMI濾波整流模塊進行EMI濾波和整流處理后，由反激拓撲模塊升壓處理，經第一整流濾波輸出模塊進行整流濾波輸出第一電壓、同時經第二整流濾波輸出模塊進行整流濾波輸出第二電壓，反饋模塊將第一電壓和第二電壓反饋給反激拓撲模塊，降壓采樣模塊采樣第一整流濾波輸出模塊的第一電壓，當第一電壓大于預設電壓時，通過進行降壓處理使第一整流濾波輸出模塊的輸出電壓降低，從而保護第一整流濾波輸出模塊中的濾波電容不被損壞，并且降壓采樣模塊的功耗低，使電視的待機功耗低。
- 專利類型實用新型
- 申請人康佳集團股份有限公司;
- 發明人林友記;陳立春;
- 地址518057 廣東省深圳市南山區高新技術產業園區科技南十二路28號康佳研發大廈23層
- 申請號CN201520612455.9
- 申請時間2015年08月14日
- 申請公布號CN204993097U
- 申請公布時間2016年01月20日
- 分類號H02M7/217(2006.01)I;H02M3/335(2006.01)I;
