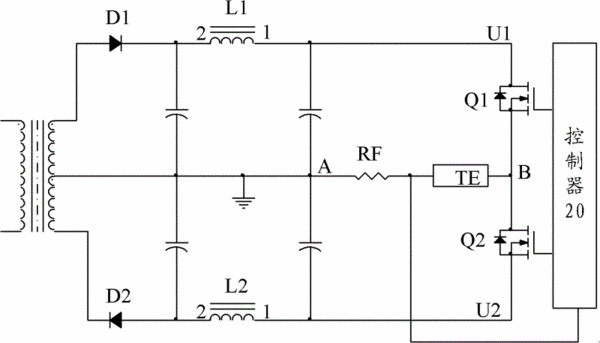

摘要:本實用新型提供了一種半導體制冷片電流換向電路,正電壓通過MOS管Q1與半導體制冷片B端連接,負電壓通過MOS管Q2與半導體制冷片B端連接,半導體制冷片的A端接地,MOS管Q1和MOS管Q2導通與否由控制器驅動。本實用新型所述半導體制冷片電流換向電路,通過使用正電壓和負電壓雙路輸出電源替代背景技術中所述單路輸出電源供電,僅用兩個MOS管就可以實現電流的換向,簡化了電路結構,降低了電路損耗,有效提高了電路的加熱制冷效率。
- 專利類型實用新型
- 申請人康佳集團股份有限公司;
- 發明人蔡春潮;宋貴奇;趙唐武;
- 地址518053 廣東省深圳市南山區華僑城深南大道9008號
- 申請號CN201020658361.2
- 申請時間2010年12月14日
- 申請公布號CN201904735U
- 申請公布時間2011年07月20日
- 分類號H02M7/217(2006.01)I;
