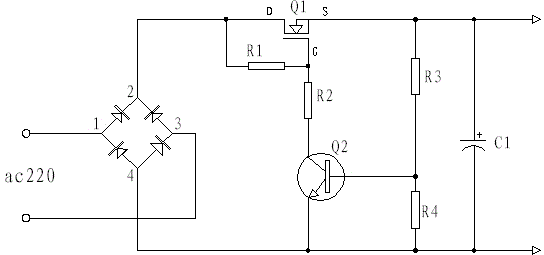

摘要：一種高電壓輸出穩壓電路，包括橋式整流電路、MOS管、第一、第二、第三及第四電阻、三極管及電容；橋式整流電路的腳接市電正極，橋式整流電路的２腳與MOS管的D極連接，橋式整流電路的３腳接市電負極，第一電阻并聯在MOS管的D極與G極之間，MOS管的S極為輸出端，MOS管的G極通過第二電阻與三極管的集電極連接，三極管的發射集與橋式整流電路的4腳連接，三極管的基集通過第三電阻R3與MOS管的S極連接，第四電阻并聯在三極管的基集與發射集之間，電容正極與MOS管的S極連接，電容負極與三極管的發射集連接。它采用純電子穩壓電路，電路結構簡單，體積小,電解電容用較小的容量值即可使輸出電壓平滑,電路輸出功率可大、可小。
- 專利類型發明專利
- 申請人重慶桑耐美光電科技有限公司;
- 發明人吳海龍;
- 地址401120 重慶市渝北區雙鳳橋街道空港開發區翔宇路15號2幢6樓28號
- 申請號CN201410792303.1
- 申請時間2014年12月19日
- 申請公布號CN104578841A
- 申請公布時間2015年04月29日
- 分類號H02M7/217(2006.01)I;H05B37/02(2006.01)I;
